Automatisme 1

Formation - TIA PORTAL - 04/2021

8. Graph

Généralité

  • Sous TIA Portal le langage de programmation GRAPH n’est disponible que pour les automates S7-1500, S7-300, S7-400.

Diagramme fonctionnel

Équivalence sous TIA Portal

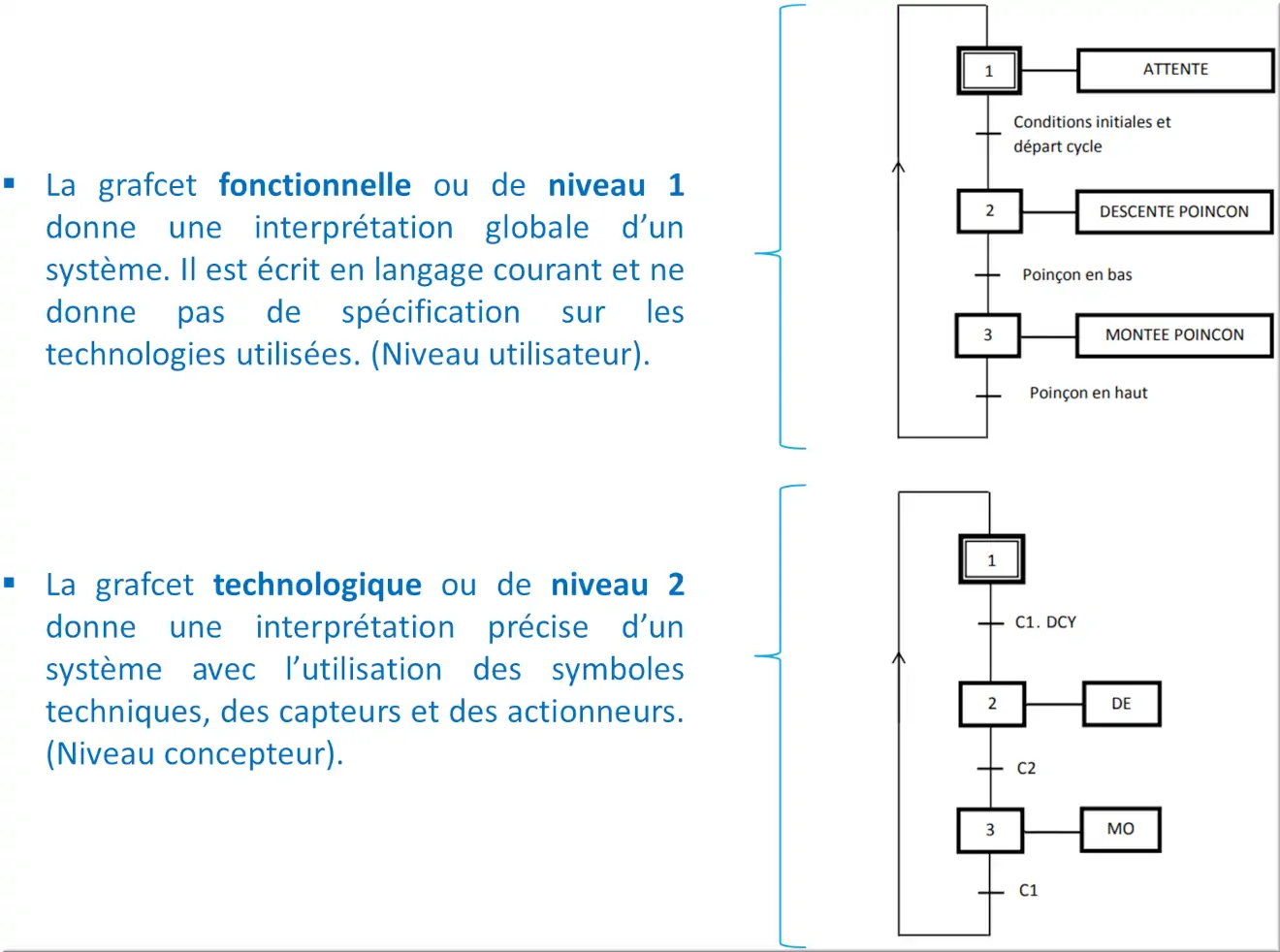

Grafcet fonctionnel et technologique

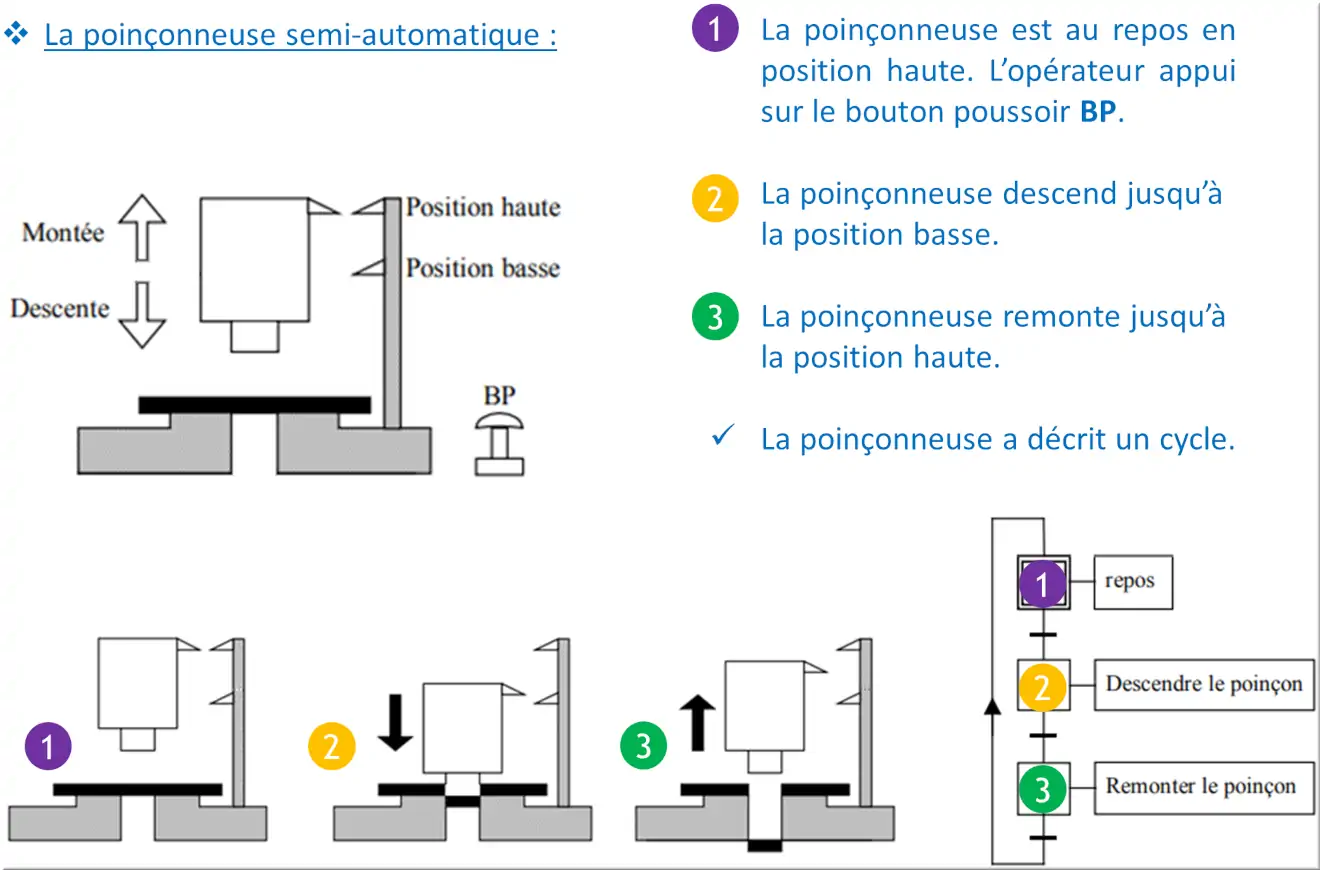

Présentation d’un automatisme séquentiel

L’étape et la transition

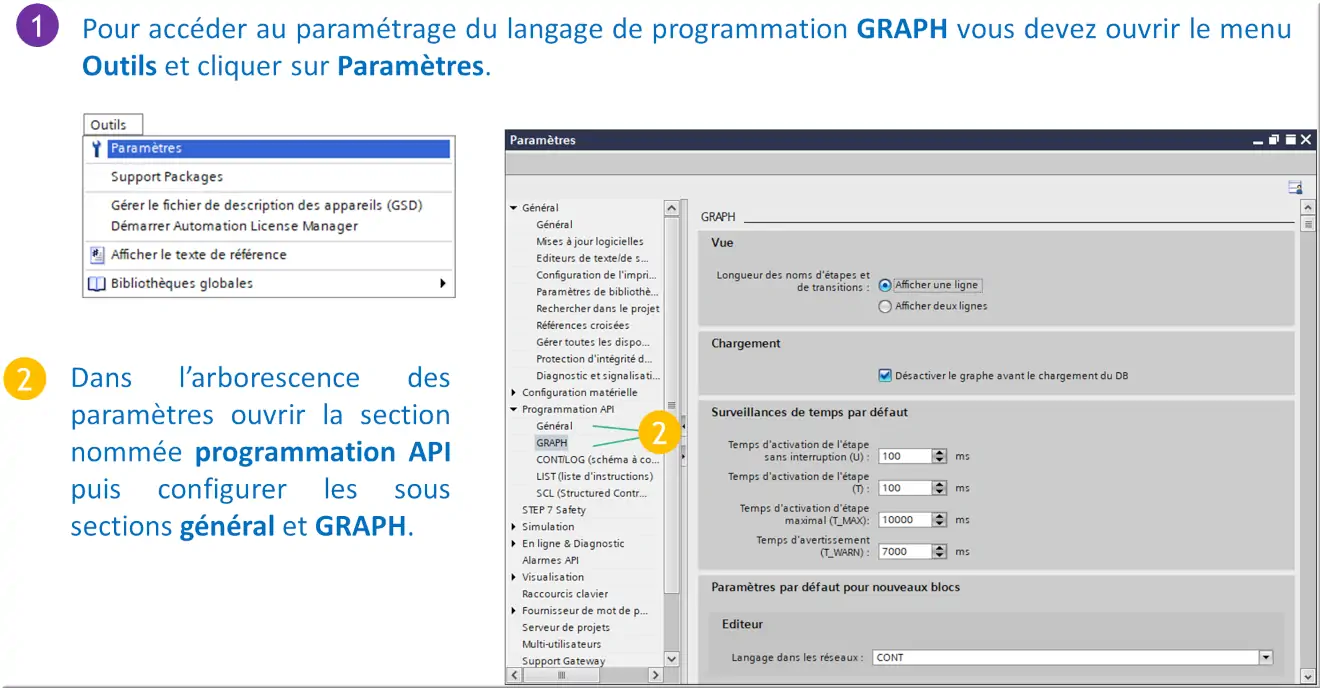

Paramétrage langage GRAPH

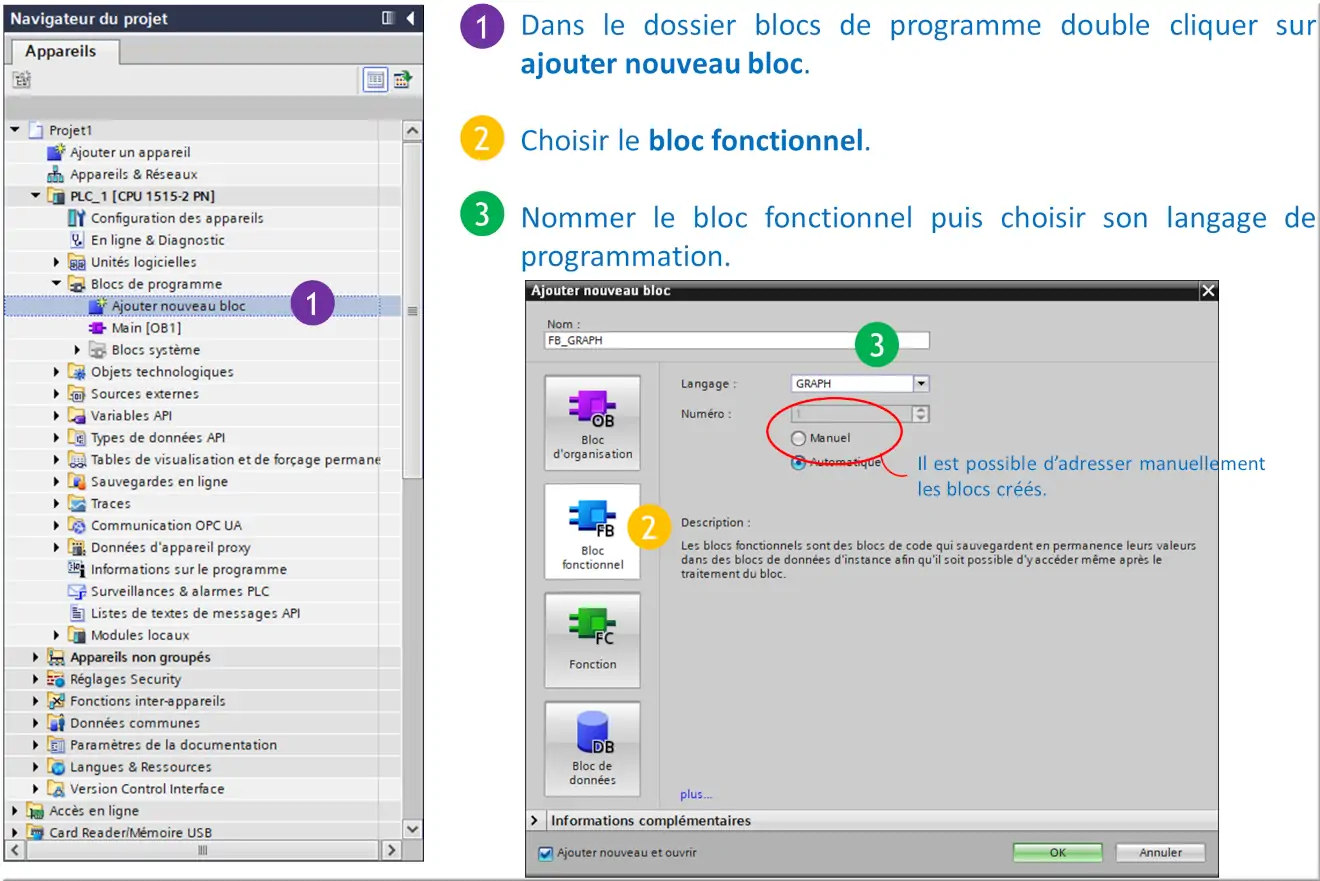

Création d’un Grafcet

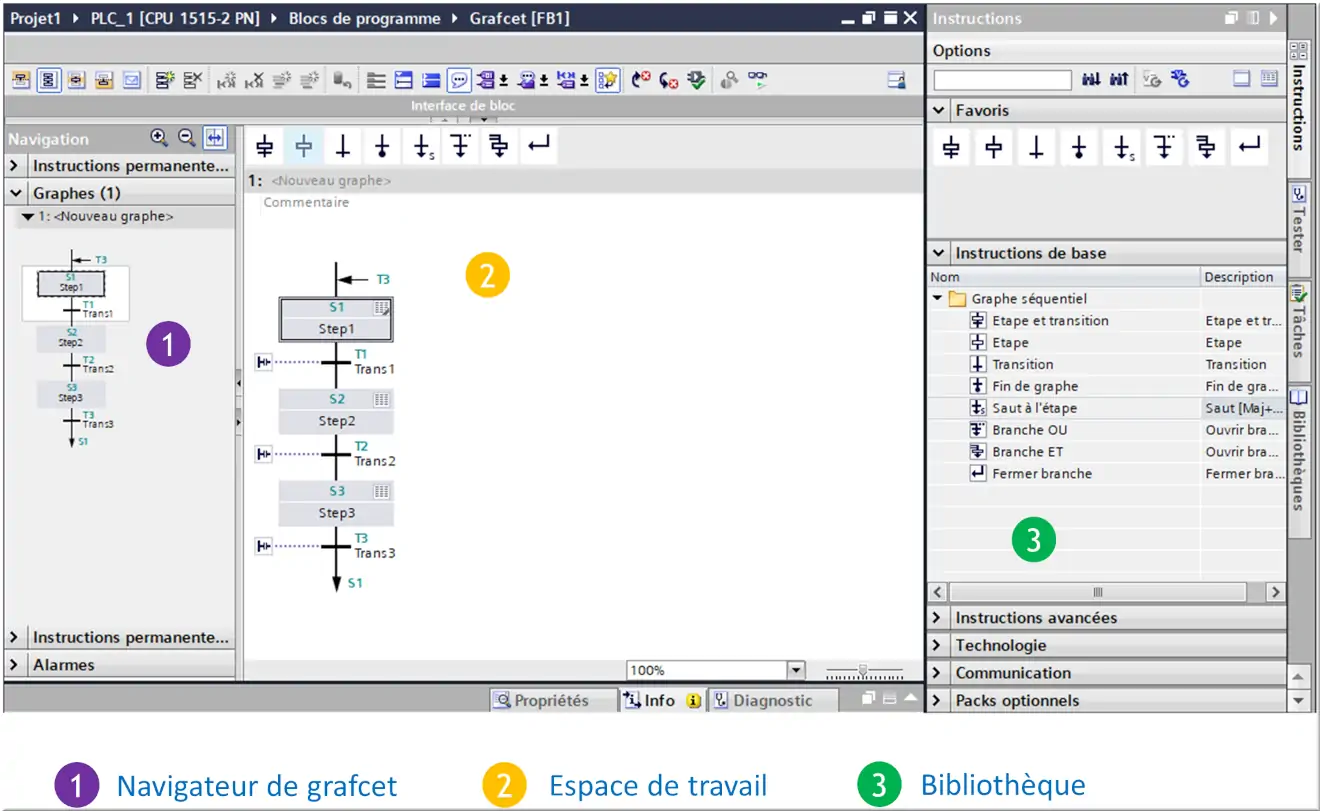

Environnement de travail

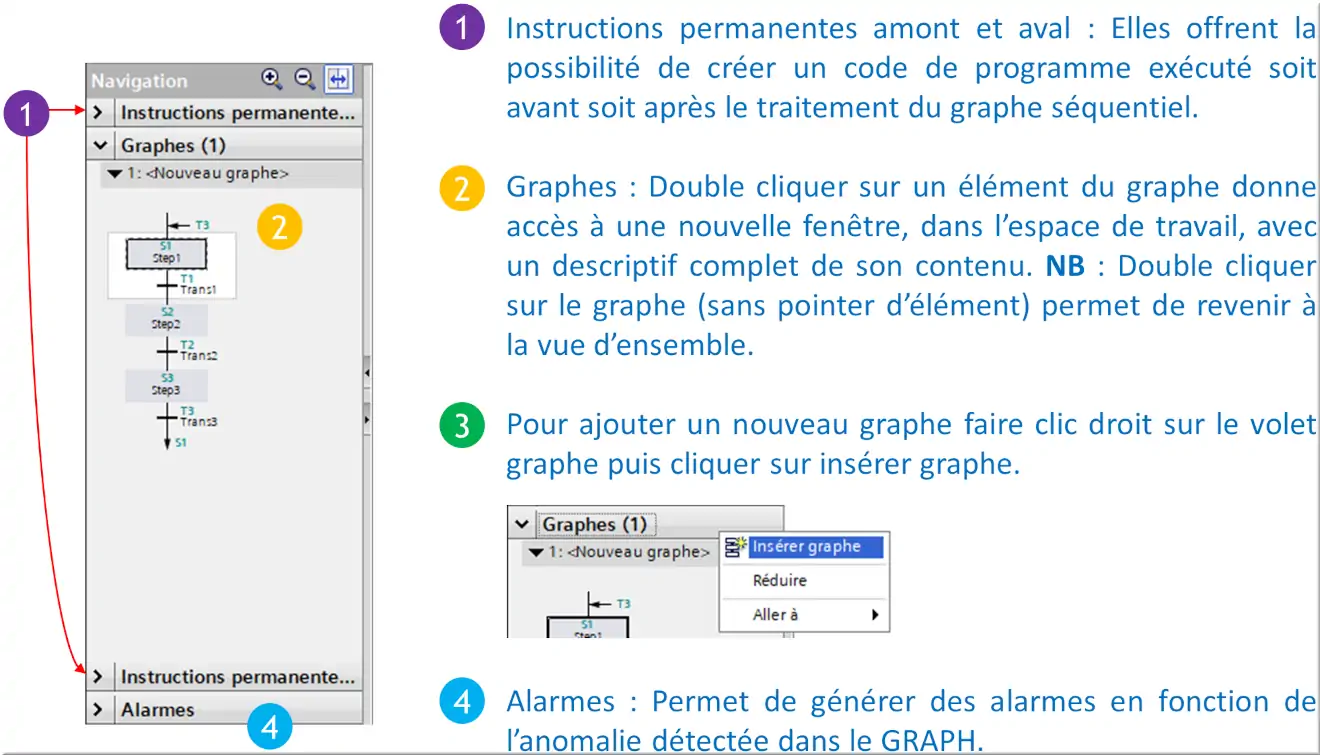

Navigateur de grafcet
